一、性能介紹:

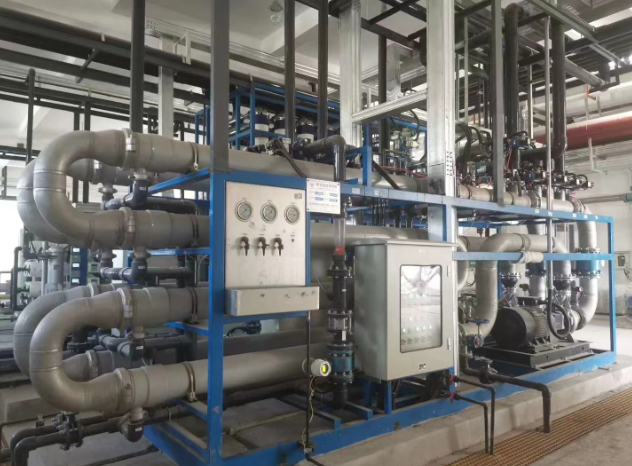

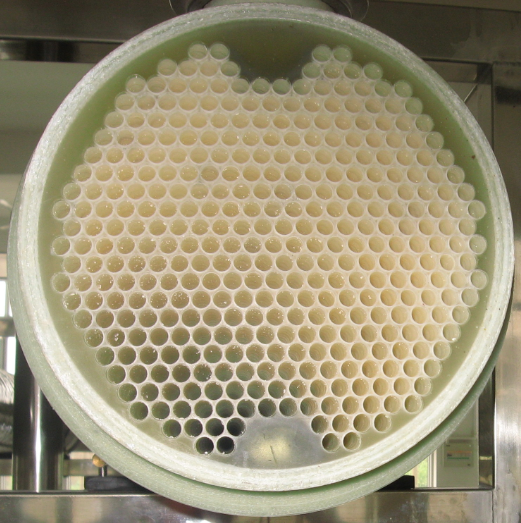

管式超濾系統裝置是指超濾膜組件由管狀膜組成。管狀膜通常內徑為5~12.5mm,長度為0.6~6.4m。多孔支撐體為玻璃纖維合成紙、塑料或不銹鋼等材料構成。若干根膜管束狀整裝成一體放在塑料和不銹鋼筒體內構成管式組件。膜組件依據端帽的結構不同可對各膜進行串聯、并聯和并串聯。料液流經膜管的內腔,透過液通過膜和多孔支撐層后徑向流出,匯集后由筒側透過液出口孔排出。超濾膜的過濾過程不會發生化學變化,沒有相變,保留水中物質原有的活性,在常溫環境下就可以操作,不需要對其加熱,節約了能源,比較適合于熱敏性物質的分離。比如生物制品、菌體、蛋白質等。整個分離過程簡單、所需的元件較少,經濟環保。超濾膜在進行一定時間的過濾后表面會有一定的雜質殘留,可以對其進行清洗,膜是可以再生的,這樣就可以循環利用,比較經濟環保,節約了成本。管式超濾系統-管式膜組件有如下顯著的特點:
1、膜管內徑大,流動溝直徑較大,抗堵塞能力強,可處理含大粒子的懸浮液。因此,管式超濾組件可處理不經預過濾的污水和高濁度料液。
2、便于化學和機械清洗。它可借助海綿球或細長棒狀物在管腔中的運動進行膜表面的清洗。
3、特別設計的的集束管芯構成管式膜組件,可在現場更換獨立的單根膜管。這些設計構型減少膜的更換費用,增加組件的使用壽命。
二 、工作原理:
管式超濾膜是在壓力的作用下的一種物理分離過程,原液會在膜的內測或外側產生流動,這樣小分子物質就會穿透膜,從一側進 入到另一側,而大分子物質就會被截留在另一側,這樣就能夠將水中的雜質去除,使其達到凈水的目的。
三、設備參數:
膜材質:PVDF、PES,PA等
膜管直徑:5-12.7mm
最大操作壓力:10bar
PH:2-12
膜孔徑:50nm,30nm,10nm
通量:40-180L/H(物料性質不同,通量大小差別很大)
污泥濃度:10-40g/L
清洗頻率:2-8周
四、管式超濾應用范圍:
管式超濾膜在處理高濃度、高固含、高難度廢水領域具有明顯的技術和產品優勢。
(1)在垃圾滲濾液領域的應用,具有運行穩定、占地面積小、化學清洗周期長、運行成本低等特點。
(2)在含油廢水應用方面,具有很強的耐油性,能有效解決油對膜產生的污染。在油田廢水工程中出水達到油田回注水的要
求,實現水的循環利用。
(3)在軟化去除鈣,鎂離子工藝中代替二沉池,沙濾,中空纖維超濾膜,同時可以不用絮凝劑和助凝劑。

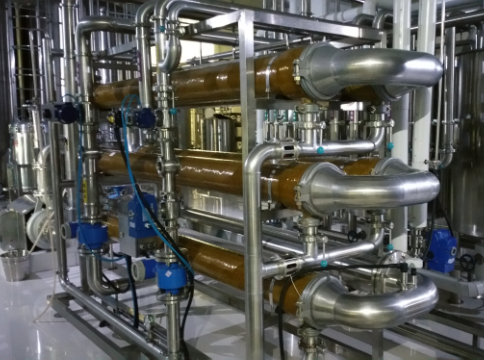

另外,管式超濾膜已實現在焦化廢水,電子廢水,市政污水,印染PVA脫除,蛋白分離,茶飲料、果汁濃縮等多個領域的工程應用。
